在PCB打樣過程中，層疊結構的設計是至關重要的環節。它不僅關系到PCB的性能和穩定性，還直接影響到生產成本和制造周期。本文將從PCB的兩個重要組成部分Core和Prepreg（半固態片，簡稱PP）出發，深入探討PCB多層板的層疊結構設計的先決條件。
一、Core和PP的簡要介紹

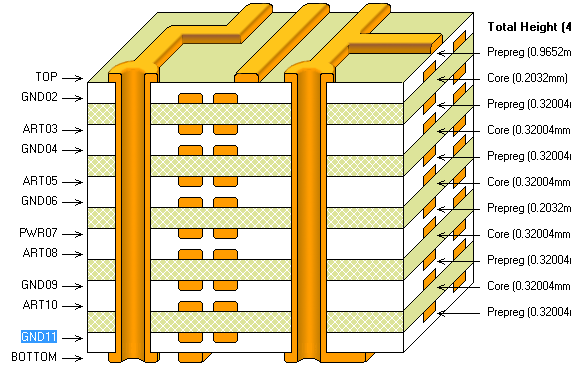

Core是PCB多層板的核心組成部分，它的兩個表層都鋪有銅箔，可作為信號層、電源層、地層等導電層。Core的上、下表層之間填充的是固態材料，具有良好的機械強度和電氣性能。而PP則是一種半固態的樹脂材料，表面不鋪銅箔，在PCB中起填充作用。PP的材質比Core略軟一些，因此在制作多層板時，需配合使用Core和PP，一般在兩個Core之間應選用PP作為填充物。
二、層疊結構設計的先決條件
在進行PCB多層板的層疊結構設計時，需要預先獲取以下信息：單板總層數：包括信號層、電源層、地層的數目。這些層數的確定需要根據單板尺寸、單板規模（如信號數目、電源種類等）以及EMC的要求進行粗略估計。
單板厚度：單板厚度與導軌寬度有關，同時也取決于總層數等因素。例如，14層以內的單板厚度可以選擇為1.6mm，而16層以上的單板厚度需在2mm以上。在某些設計中，受限于導軌寬度，而單板總層數又不能減少，可以采取削邊的方式將單板與導軌接觸的區域削薄。
目標阻抗：從信號完整性考慮，要求在信號傳輸路徑上實現阻抗的匹配。一般取單端信號對地阻抗為50Ω，而差分對信號間阻抗為100Ω。
PCB材質的選擇：主要關注介電常數Er和材質正切值tanδ。介電常數越大，則電磁場在該材質中導通的能力越強。而材質正切值tanδ越大，則信號的損耗越大。在高速電路設計中，應盡量選擇Er和tanδ小的材質。嘉立創提供的板材在介電常數和材質正切值方面有著優異的表現，能夠滿足高速電路設計的需求。
三、層疊結構設計的后續步驟
確定信號層的數目：根據PCB上關鍵器件的擺放位置，打開PCB設計軟件的飛線顯示功能，可以粗略估計這些關鍵器件之間的信號線密度，以便對信號層的數目進行評估。
評估所需電源層、地層的數目：根據電源的種類、信號層隔離的要求等，可以評估所需電源層、地層的數目。
選擇合適的Core和PP厚度：根據單板總層數和厚度要求，選擇合適的Core和PP厚度進行搭配。
進行阻抗設計：根據目標阻抗要求，進行阻抗設計，確保信號在傳輸路徑上實現阻抗匹配。
考慮EMC性能：在層疊結構設計中，還需要考慮EMC性能的要求，通過合理的層疊結構設計來提高PCB的EMC性能。
綜上所述，PCB多層板的層疊結構設計是一個復雜而細致的過程，需要綜合考慮多個因素。通過合理的層疊結構設計，可以確保PCB的性能和穩定性，同時降低生產成本和制造周期。
