當前，建筑行業正經歷深度變革——城鎮化進入“存量?jī)?yōu)化”時代，行業競爭日益白熱化，同時“好房子”建設對建筑企業打造綠色低碳、宜居宜業的高品質項目也提出了更高的要求。

橫琴粵澳深度合作區彩棠苑保障性租賃住房項目（下稱彩棠苑項目）作為EPC項目，在推進過程中借助國產BIM技術和三維設計優勢減少錯漏碰缺、提升項目質量，同時通過設計-算量階段的模型互通實現項目成本過程管控，為攻克項目難點提供了有力支撐。

全專業建模模型成果

項目概況及目標

彩棠苑項目是橫琴粵澳深度合作區成立后，粵澳雙方“共商共建”的省重點項目，其總建筑面積約20萬平方米，共7棟塔樓，可提供3004套50㎡標準化小戶型保障性租賃住房，并配套建設食堂、商業、社區配套、公交首末站、架空連廊、一層地下車庫等設施。

項目希望通過BIM全專業建模實現設計模型的“一模到底”應用，在設計階段基于BIM模型進行凈高分析、管綜排布等，保證設計質量，同時基于設計算量一體化解決方案做到“邊畫邊算，邊算邊畫”，在設計階段實現對量的把控。

一是通過三維協同消除設計隱患，提升建筑舒適度。各專業分別BIM建模，并基于BIM協同平臺實現數據、信息等互通，進行凈高分析、碰撞檢查、管線排布等，并在后期基于BIM模型實現機電預埋留洞出圖及管綜深化出圖，在設計過程中及時發現問題，實現和施工圖紙的同步修改，提高協作效率和設計質量。

二是通過設計算量一體化實現“定額設計”精準落地?；贐IM模型在設計過程中進行算量應用，通過設計模型向算量模型無縫傳遞，實現設計階段成本控制，輔助方案經濟性比選，為方案決策提供依據。

項目實踐及成果

一、質量管控：三維協同消除設計隱患，提升建筑舒適度

（一）模塊化設計與標準層映射

彩棠苑項目中所有樓棟均使用廣聯達數維房建設計產品集進行BIM建模。

該項目類型為保障房項目，各戶型標準化程度較高，設計師建模時依托數維建筑設計的模塊化功能，基于標準戶型創建元模塊，在元模塊的基礎上創建衍生模塊，實現一個戶型在項目全生命周期的多種變化，助力打造低碳綠色新城市。

如圖1為原始元模塊，圖2圖3分別為基于原始模塊創建的兩類戶型，建模過程中設計師通過多模塊拼接，快速完成BIM模型建模工作，在后續調改時也可做到一鍵同步，提升建模效率，減少重復性工作。

標準層完成建模后，通過使用標準層映射功能快速實現全樓建模。如本項目1#樓，在建模時以某層作為標準層，其余樓層作為映射層（圖5），通過標準層映射可得到其余樓層模型（圖6）。

   （二）問題閉環管理

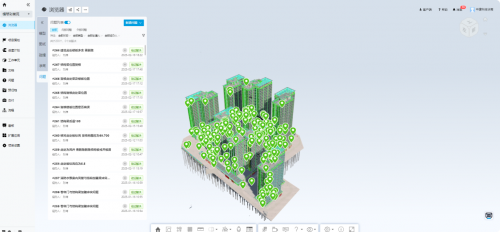

廣聯達BIM設計協同平臺支持各參與方輕量化瀏覽模型，實時創建、追蹤設計問題，形成“發現-解決-驗證”閉環流程，在項目設計過程中累積完成多處問題創建與閉環，大大降低了項目溝通成本，提升了項目質量。

（三）精細化技術管控

設計階段對管線進行初步排布，用于查驗各個空間的凈高是否滿足需求，對凈高不滿足的空間和管線較多空間不足的區域進行設計優化，提前考慮施工階段機電深化情況，減少因深化后無法施工或凈高不夠?qū)е略O(shè)計的調整。

凈高分析時，設計師自動設定不符合凈高設定的空間，快速聚焦有問題的空間，進行針對性的管綜控制調整，提升使用空間的舒適度。如部分車道關鍵位置通過分析與優化提高了凈高，實現了建筑“宜居指數”的有效提升。

   二、成本準控：設計算量一體化實現“定額設計”精準落地

作為廣東省造價改革試點項目，彩棠苑項目創新性采用港式清單市場計價模式，實現與澳門造價管理規則的銜接，為粵港澳大灣區工程建設標準互認提供了實踐樣本。

傳統造價業務流程下，需設計圖紙完成后交付至造價階段，造價師基于設計圖紙翻模并統計工程量。這種模式往往存設計和算量脫節、重復建模成本高、方案比選響應慢等問題，彩棠苑項目通過廣聯達設計算量一體化解決方案的應用，一方面可在設計階段“邊畫邊算”，另一方面設計模型可通過標準數據格式無縫傳遞造價階段，在設計階段就實現項目成本的有效控制，有效解決傳統模式算量、造價痛點。

（一）裝配式方案比選

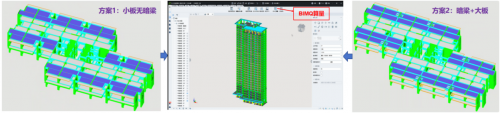

彩棠苑項目在結構裝配式設計時有兩版方案可選，分別為小板無暗梁方案、暗梁+大板方案，而其作為廣東省造價改革試點項目，需響應甲方要求完成“定量設計”目標。

在廣聯達設計算量一體化解決方案下，設計師根據設計方案建立BIM模型，在設計端啟用“云算量”功能對不同方案快速計算得出工程量數據，通過對比兩版方案的算量數據，最終基于“定量”要求選擇最適配的方案，提升設計決策效率。

（二）算量模型無縫銜接

項目設計階段完成建模后，將設計BIM模型根據GFC標準轉為算量BIM模型，快速測算項目各類工程量數據，完成項目精算，遵循與概算對齊的原則，按照工程量指標數據精準調整設計BIM模型，直至既不低于概算也不高于概算。

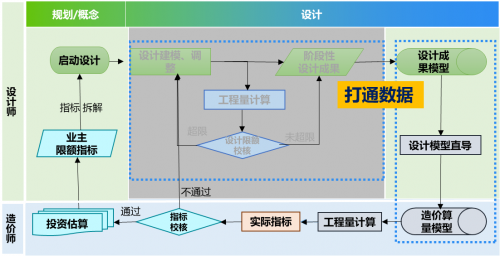

設計算量技術路線-結果算量

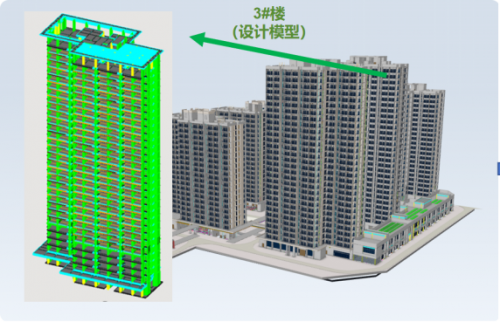

3#樓設計模型

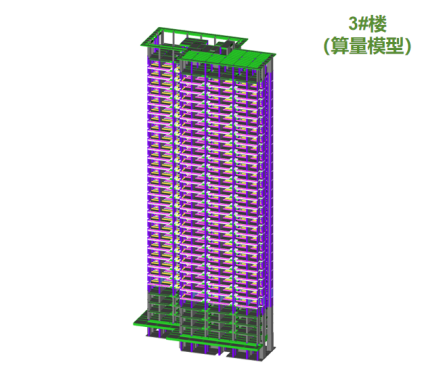

3#樓算量模型

通過國產BIM技術的全面引入，彩棠苑項目取得了顯著應用成果，實現了設計優化、項目各階段集中協調管控、項目造價控制等多方面目標，同時也進一步實現了BIM人才的“練兵”與儲備，進一步擴大了承建企業的數字化競爭優勢。
